استفاده از ماشین حساب کاسیو 5800 در نقشه برداری

اغلب مهندسین نقشه بردار داوطلب امتحان نظام مهندسی برای این که در این امتحان پیروز شوند بایستی سرعت انجام محاسبات را در این امتحان بالا ببرند. برای  بالا بردن سرعت محاسبات مهندسین نقشه بردار می توانند از ماشین حساب کاسیو 5800 استفاده کنند. و همچنین این سوال پیش می آید که چه فرمول هایی  را برای آزمون نظام مهندسی بایستی وارد ماشین حساب کرد.

در زیر لیستی از فرمول های پرکاربرد برای برنامه نویسی برای مهندسین گرامی آورده ایم .

نقشه برداری و روابط هندسی پایه

• فاصله افقی بین دو نقطه با داشتن مختصات کارتزین دو بعدی یا x و y ابتدا و انتها
• فاصله مایل بین دو نقطه با داشتن مختصات کارتزین سه بعدی یا x و y و z ابتدا و انتها
• فاصله بین دو نقطه با داشتن مختصات قطبی r و theta
• محاسبه زاویه حامل و ژیزمان بین دو نقطه
• محاسبه مختصات نقطه B با استفاده از مختصات نقطه A و طول و ژیزمان AB
• فاصله قائم نقطه C از خط گذرنده از نقاط A و B
• تقاطع بین دو خط (با داشتن ۴ نقطه)
• قضیه کسینوس ها برای زاویه
• قضیه کسینوس ها برای ضلع
• قضیه سینوس ها
• محاسبه مختصات مرکز دایره و شعاع آن با داشتن مختصات ۳ نقطه از دایره (CIRCLE BY 3 POINTS)

در توضیح آخرین مورد بالا باید بگوییم، مسئله “یافتن شعاع و مرکز دایره با داشتن ۳ نقطه از دایره” به روش های متعددی قابل حل است: استفاده از معادله دایره (هندسه تحلیلی)، تشکیل معادلات خطی برای به دست آوردن محل برخورد عمود منصف های دو وتر از دایره، استفاده از معادلات ژیزمان نقشه برداری، و … اما آنچه که مهم است وارد کردن رابطه نهایی یا جواب نهایی هر کدام از این روش ها در ماشین حساب است.

• محاسبه مساحت مثلث با داشتن سه ضلع (رابطه هرون)
• محاسبه مساحت چندضلعی از روش گاوس (روش مختصاتی)
• فرم قطبی روش گاوس در محاسبه مساحت چندضلعی
• مساحت قطاعی از یک دایره
• مساحت محصور بین کمانی از دایره و وتر نظیر آن با داشتن شعاع و طول وتر
• روش ذوزنقه ها در محاسبه مساحت
• روش سیمپسون در محاسبه مساحت
• روش سیمپسون در محاسبه حجم
• محاسبه حجم عملیات خاکی بین دو مقطع خاکبرداری Cut و خاکریزی Fill

تئوری خطاها

دقت یا خطای محاسبه مساحت قطعه زمین با اشکال هندسی مختلف

• رابطه نهایی اعمال قانون انتشار خطا برای فرمول مساحت مستطیل، مساحت متوازی الاضلاع با داشتن دو ضلع و زاویه بین، مساحت ذوزنقه، میدان دایره ای و سایر اشکال هندسی که در آزمون به تکرار از آن ها سؤال مطرح شده است.

فرمول خطاهای سیستماتیک مترکشی (اندازه گیری با نوار) + اعمال صحیح تحصیحات

• تغییر طول نوار در اثر کشش
• تغییر طول نوار در اثر تغییرات دمایی
• شکم دادن متر (شِنِت)
• تصحیح خطای شیب (تصحیح تبدیل به افق)
• تصحیح تبدیل به سطح متوسط دریا
• تصحیح امتداد گذاری
• خطای ناشی از مسطح فرض کردن زمین

ترازیابی

• رابطه اثر کرویت زمین، اثر انکسار و برایند هر دو اثر در ترازیابی مستقیم و نحوه تصحیح قرائت روی شاخص (به مثبت و منفی بودن مقدار تصحیح توجه شود)
• محاسبه خطای کلیماسیون دستگاه ترازیاب و میزان تصحیح قرائت روی شاخص (بر حسب میلی متر) با توجه به فاصله ترازیاب تا شاخص مدرج

پیمایش

• دقت نسبی پیمایش
• خطای مجاز پیمایش باز و بسته

نقشه برداری مسیر

• کلیه پارامترهای قوس دایره ای ساده که با وارد کردن شعاع قوس و زاویه انحراف محاسبه می شوند
• خطای ناشی از برابر گرفتن طول وتر و طول کمان در قوس دایره ای ساده
• رابطه اصلی قوس قائم (معادله درجه ۲) و سایر پارامترهای این قوس در صورت لزوم، مانند طول بی سیکتریس قوس قائم و ارتفاع رأس قوس
• شعاع قوس معادل، طول های تانژانت قوس معادل
• روابط اصلی قوس کلوتوئید

میخکوبی مسیر

• تعداد میخ های لازم برای میخکوبی و پیکه تاژ مسیر دایره ای شکل با فواصل معین

ژئودزی

• شعاع انحنای مقطع قائم اولیه N
• شعاع انحنای مقطع نصف النهاری M
• پیدا کردن شماره زون و طول جغرافیایی مرکزی، و ضریب مقیاس در سیستم تصویر UTM

فتوگرامتری

• پوشش های طولی و عرضی
• جا به جایی ارتفاعی
• اغراق ارتفاعی
• تعداد نوار عکسبرداری
• تعداد عکس های هر نوار
• تعداد کل عکس های مورد نیاز پروژه با توجه به وسعت منطقه عکسبرداری

برای برنامه نویسی فرمول های نقشه برداری با ما در ارتباط باشید.

سامانه شمیم چیست؟

شمیم یک شبکه موقعیت یابی یکپارچه مالکیت ها است که درنقشه برداری برای مشخص کردن مختصات ملک در نقشه کاداستر کاربرد دارد. این سامانه به صورت آنلاین با اداره ثبت اسناد و املاک در ارتباط است. در این سیستم علاوه بر مکان، زوایا و اضلاع محیط و مساحت محاسبه می گردد.

این سیستم توسط سازمان ثبت اسناد و املاک کشور راه اندازی شده است. دقت تعیین موقعیت در (RTK)تحت شبکه وابسته به فاصله گیرنده Rover از نزدیک‌ترین ایستگاه مرجع است. بر این اساس، دقت قابل حصول با استفاده از سامانه شمیم در شرایط محیطی آسمان باز برابر با 1cm 1ppm است.

شبکه سامانه شمیم متشکل از 144 ایستگاه در سراسر کشور است، به طوری که ایستگاه‌ها در فواصلی بین 60 تا 190 کیلومتر نسبت به یکدیگر نصب شده‌اند.

برای اخذ سند تک برگی ثبت مختصات ملک در سامانه شمیم اجباری است.

کاربرد سامانه شمیم

در مناطقی که دید مناسبی برای برداشت با دوربین وجود ندارد از این سامانه می توان استفاده کرد.

شمیم باعث دقیق تر شدن مختصات املاک در سامانه ثبت اسناد می گردد.

باید در نظر داشت برای پیاده سازی مختصات دقیق برای کارهای صنعتی و ساختمانی که نیاز به دقت بالا ، در حد میلی متر می باشد شمیم مناسب برای این کارها نمی باشد.

به نقشه هایی که با استفاده از سامانه شمیم تهیه می شوند نقشه شمیم گفته می شود.

نحوه ی ثبت نام در سامانه شمیم:

براي ثبت نام و ثبت گیرنده های هیرو (Hiro) با نام های XiMA S10 و XiMA S10 L در سامانه شمیم و برخورداري از سرویس های این سامانه به ترتیب مراحل زیر می بایست طی شود:

• ابتدا وارد سایت شمیم از طریق نشانی https://shamim.ssaa.ir یا آی پی 178.252.171.15 شوید.
• قسمت مدیریت کاربران را کلیک نمائید .
• از منوي اصلی بالاي سایت سمت راست قسمت ایجاد نام کاربری ACCOUNT CREATE را کلیک نمائید .
• صفحه کلید را در حالت زبان انگلیسی قرار داده و به دقت و ترتیب زیر اطلاعات را تکمیل نمایید.
  • در قسمت نام کاربری (User name):

براي همکاران ثبت اسناد و املاك کشور ابتدا عبارت SSAA را با حروف بزرگ وسپس شماره ملی خود را بدون درج علامتهاي – و . . . وصرفاً به صورت 10 عدد پیوسته وارد نمائید . صفرهاي سمت چپ شماره ملی نیز وارد شود (مثال SSAA0064705894). تعریف همکار ثبتی در یک اداره براي کارکرد وي در کل استان کفایت می کند. شروع بکار همکاران منوط به اعلام مکتوب اسامی آنها از سوي اداره کل ثبت اسناد و املاك استان محل فعالیت ، و پاسخ اداره کل کاداستر سازمان مبنی بر تعریف آنها در نظام جامع می باشد و نتیجه نقشه برداري آنها در سامانه شمیم قبل از زمان تعریف توسط اداره کل کاداستر قابلیت ورود به بانک کاداستر را نخواهد داشت.

همچنین کاربران برون سازمانی که براي واحد ثبتی کار نقشه برداري انجام می دهند در زمان ثبت نام عبارت SSBR و در ادامه شماره ملی را استفاده نمایند. تعریف کاربران SSBR بصورت استانی است و نیاز به تعریف آنها در واحدهاي ثبتی نیست. . شروع بکار همکاران SSBR منوط به اعلام مکتوب اسامی آنها از سوي اداره کل ثبت اسناد و املاك استان محل فعالیت ، و پاسخ اداره کل کاداستر سازمان مبنی بر تعریف آنها در نظام جامع می باشد و نتیجه نقشه برداري آنها در سامانه شمیم قبل از زمان تعریف توسط اداره کل کاداستر قابلیت ورود به بانک کاداستر را نخواهد داشت. سایر کاربران از درج عبارت SSAA خودداري نموده و صرفا شماره ملی خود را بدون درج علامتهاي – به صورت 10 عدد پیوسته وارد نمائید . صفرهاي سمت چپ شماره ملی نیز وارد شود (مثال 0064705894).

• در قسمت رمز عبور (Password)، رمز عبور دلخواه را وارد نمائید و در قسمت Password Verify مجدداً آنرا تکرار نمایید. توجه فرمائید که بزرگی و یا کوچکی حروف موثر است.
  • در فیلد نام (First Name)، نام خود را صرفا به صورت انگلیسی وارد نمایید.
  • در فیلد نام خانوادگی (Last Name)، نام فامیل را صرفا به صورت انگلیسی وارد نمایید .
  • در فیلد سازمان یا شرکت (Company) اطلاعات را به شرح زیر وارد نمائید :
    • در صورتیکه کارمند سازمان ثبت هستید صرفاً کد سه رقمی مشسخصه واحد ثبتی (CMS) را با حروف بزرگ درج در ادامه حرف خط زیر “_” و در ادامه سه حرف اول برند دستگاه (به عنوان مثال : هیرو HIR ، در ادامه حرف خط زیر “_” و در ادامه شماره سریال دستگاه مورد استفاده را به صورت کامل وارد نمایید.
    • در صورتیکه کارمند سازمان ثبت نیستید کد سه رقمی استانی که در آن فعالیت خواهید داشت را از جدول زیر انتخاب و در ادامه آن علامت خط زیر “_” درج نموده و در ادامه آن:
      • اگر عضو نظام مهندسی هستید عبارت NEZAM را در ادامه درج نمائید. مثال اگر به عنوان عضو نظام مهندسی استان بندر فعالیت دارید در فیلد Company عبارت NEZAM_Y00 را وارد نماید .
      • اگر از سوي یک سازمان یا ارگان دولتی معرفی شده اید در ادامه عبارت GOV را درج نمائید به عنوان مثال اگر از طرف یک سازمان دولتی معرفی شده و در استان بندر کار می کنید در فیلد عبارت GOV_Y00 را وارد نمائید.
      • اگر شامل موارد بالا نیستید در ادامه عبارت PRI را درج نمائید. در این صورت به عنوان مثال اگر در استان بندر مشغول کار هستید عبارت PRI_Y00 را در فیلد Company درج نمائید.
  • در فیلد تصویر کاربر (Users Picture):
    • اگر کارمند سازمان ثبت هستید کارت ملی خود را با کیفیت حداقل 300 DPI به صورت خوانا و واضح اسکن و صرفا در ابعاد 600 در 400 ، با فرمت jpeg درج نمائید. در صورت عدم درج کارت ملی یوزر فعال نمی گردد.
    • اگر از سوي اداره / سازمان – دولتی معرفی شده است ویا کاربر SSBR می باشید، تصویر معرفی نامه را با کیفیت حداقل 300 DPI به صورت خوانا و واضح اسکن و صرفا در ابعاد 400 در 600 و با فرمتjpeg  درج نمائید .
    • اگر عضو نظام مهندسی هستید تصویر پروانه نظام مهندسی که با کیفیت حداقل 300 DPI به صورت خوانا و واضح اسکن و صرفا در ابعاد 400 در 600 و با فرمت jpeg درج نمائید .
    • اگر شخص حقیقی هستید و مشمول سه مورد بالا نمی باشید کارت ملی خود را با کیفیت حداقل 300 DPI به صورت خوانا و واضح اسکن و صرفا در ابعاد 600 در 400 و با فرمت jpeg درج نمائید . در صورت عدم درج کارت ملی یوزر فعال نمی گردد
  • در قسمت پست الکترونیکی (Mail)، آدرس پست الکترونیکی معتبر خود را بدقت وارد نمائید. به یاد داشته باشید آدرس پست الکترونیک وارد شده در جهت تایید اولیه اطلاعات وارد شده و همچنین پاسخ به پردازش هاي سرویس آفلاین و یا اطلاع رسانی سامانه شمیم مورد استفاده قرار می گیرد.
  • در قسمت Language ، می توانید انگلیسی و یا فارسی را انتخاب نمائید.
  • در قسمت شماره تلفن همراه (Mobile Phone)، شماره همراه خود را با شروع عدد صفر بدقت وارد نمائید.
  • در قسمت نام و مدل دستگاه (Device Name-Model) ،نام دستگاه و سپس علامت دش (- ) و در ادامه مدل دستگاه خود را بدقت وارد نمائید (مثال Xima-S10).
  • در قسمت سریال گیرنده (Device Serial Number)، شماره سریال دستگاه خود را که زیر گیرنده درج شده بدقت و به صورت کامل وارد نمائید.
  • نام استان حوزه فعالیت را از جدول زیر در فیلد نام استان وارد نمائید دقت داشته باشید در این فیلد صرفا نام کامل استان خود را به صورت انگلیسی درج نمایید.
• فعال سازي کاربر حداکثر ظرف 72 ساعت اداري انجام خواهد پذیرفت و در صورت تأخیر در ساعات اداري با قسمت مدیریت کاربران کاداستر با شماره تلفن 18-66722116 داخلی 153 تماس بگیرید.
• کاربر می تواند از طریق ورود به بخش مدیریت کاربران سامانه شمیم و ورود با نام کاربري و رمز عبور خود در قسمت Subscriptions از فعال بودن حساب خود اطمینان حاصل نماید.
• پس از فعال سازي، کاربر می توانید از طریق وارد کردن 178.252.171.15:  IP، PORT:2101 و ورود نام کاربري و رمز عبور خود در بخش NTRIP دستگاه گیرنده خود از خدمات سامانه شمیم استفاده نمایید. توجه داشته باشید هر نام کاربر صرفا در یک دستگاه به صورت همزمان قادر به دریافت تصحیحات از سامانه شمیم می باشد و براي هر دستگاه می بایست یک کد کاربري به نام اپراتور دریافت گردد. توجه داشته باشید بسته به نوع و مدل دستگاه گیرنده خود می توان از هریک از تصحیحات Nearst، VRS، FKP، MAX، IMAX استفاده نمایید.  همچنین بسته به منظومه هاي قابل دریافت در دستگاه هاي گیرنده خود از تصحیحات نوع GG که معرف GPS و GLONASS یا GGB معرف GPS و GLONASS و BEIDOU و یا GGBG معرف GPS و GLONASS و BEIDOU و GALILEO استفاده نمایید.

• کد استان ها

  کد استان	نام استان
  300	آذربایجان شرق
  400	آذربایجان غربی
  S00	اردبیل
  O00	اصفهان
  V00	البرز
  800	ایلام
  J00	بوشهر
  100	تهران
  P00	چهارمحال و بختیاری
  T00	خراسان جنوبی
  I00	خراسان رضوي
  U00	خراسان شمالی
  600	خوزستان
  C00	زنجان
  H00	سمنان
  900	سیستان و بلوچستان
  K00	فارس
  A00	قزوین
  Q00	قم
  B00	کردستان
  500	کرمان
  700	کرمانشاه
  L00	کهکیلویه و بویر احمد
  R00	گلستان
  F00	گیلان
  200	لرستان
  G00	مازندران
  E00	مرکزي
  M00	هرمزگان
  D00	همدان
  N00	یزد



انجام پروژه های جی آی اس و نقشه برداری در استان فارس

پروژه های خود را به ما بسپارید....

...ترسیم نقاط برداشتی نقشه برداران

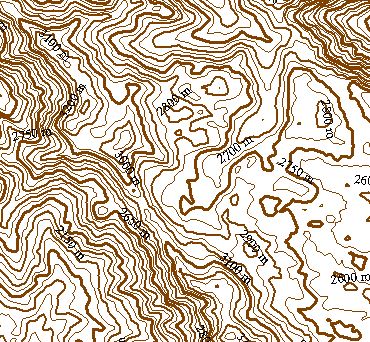

...ترسیم توپوگرافی از برداشت های مهندسین گرامی

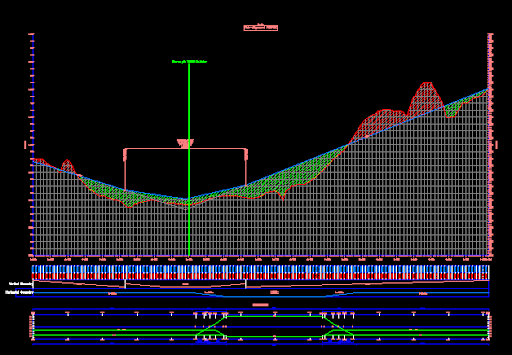

...ترسیم پروفیل طولی و عرضی

...طراحی خط پروژه

...محاسبه حجم عملیات خاکی با استفاده از نرم افزار سیویل تری دی

...تولید نقشه های جی آی اس

...مکان یابی با استفاده از جی آی اس

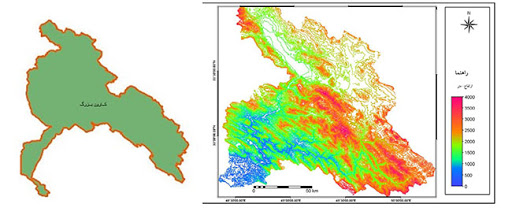

...تولید نقشه های موضوعی

 با ما در ارتباط باشید                                                        با تشکر

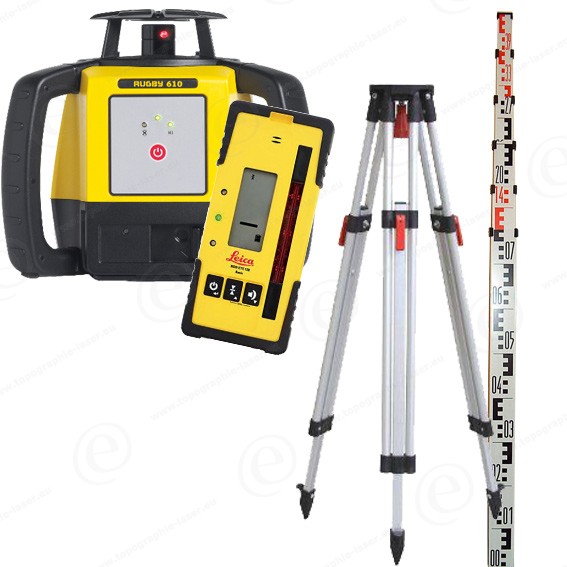

ترازیابی لیزری

دراین قسمت ترازیابی لیزری با استفاده از ترازیاب لیزری برای شما به نمایش گذاشته می شود.

 برای دانلود مدل مفهومی ترازیابی لیزری اینجا را کلیک نمایید....

منابع معرفی شده برای آزمون نظام مهندسی رشته نقشه برداری به شرح زیر می باشد:

• مبحث اول ( تعاریف )- ( ۱۳۹۲ )
• مبحث دوم ( نظامات اداری )-( ۱۳۸۴)
• مبحث دوازدهم ( ایمنی و حفاظت کار در حین اجرا )-( ۱۳۹۲ )
• مبحث بیست و یکم پدافند غیر عامل
• دستورالعملهای تیپ نقشه‌برداری ( نشریه شماره ۱۱۹و ۹۵ سازمان مدیریت و برنامه‌ریزی )
• *متره و برآورد کارهای نقشه‌برداری
• *نقشه‌برداری عمومی ( در حد اطلاعات دانشگاهی و اجرایی )
• *کاربرد روشها و دستگاههای نقشه‌برداری در ساختمان‌سازی و شهرسازی
• *کاربرد عکسهای هوایی و اطلاعات ماهواره‌ای در صنعت ساختمان‌سازی
• *تعیین موقعیت املاک
• *پیاده کردن نقشه‌های طراحی شده ساختمانها، محل پی‌ها یا شالوده‌ها، ستونها، قوسها در ساختمان، هندسه ساختمان و معابر، کنترل اجرای صحیح هندسه ساختمان
• * ژئودزی
• *گرایشهای میکروژئودزی ( جهت رفتارسنجی و کنترل سازه‌های سنگین )، فتوگرامتری کاربردی، سیستمهای اطلاعات جغرافیایی( LIS , GIS ) در حد کاربردی
• * مبانی فتوگرامتری عمومی
• *کنترل بر و کف در ساختمان‌سازی

* برای موارد ذکر شده منابع معتبر مورد نظر بوده و منبع خاصی معرفی نمی‌گردد.
• تذکر۱: منظور از مباحث، مباحث مقررات ملّی ساختمان میباشد.
•  تذکر۲: در صورت تناقض بین مباحث مقررات ملّی ساختمان و سایر مدارک فنی و یا جمله کتابهای راهنمای مباحث، ملاک عمل مباحث مقررات ملّی ساختمان ملاک عمل خواهد بود.
• تذکر۳: آخرین نسخه معتبر مدارک و منابع فنی و مباحث مقررات ملّی ساختمان اعلام شده ملاک عمل خواهد بود.

AutoCAD Civil 3D نرم افزاری فوق العاده، بسیار کاربر پسند و کارآمد برای کمک به مهندسین عمران و مهندسان نقشه برداری، شهرسازی و تکنیسین‌های این حرفه در مدل سازی اطلاعات ساختمان  و مستند کردن طرح های پروژه های اجرایی است. از این نرم افزار می توان در تمامی مراحل یک پروژه از جمله طراحی، هماهنگی، تجزیه و تحلیل عملکرد پروژه، بررسی گزینه ها و … در اغلب پروژه های مفید عمران و شهرسازی مانند  طرح ریزی و پیاده سازی سیستم های حمل و نقل جاده ای، خشکی به صورت بسیار پیشرفته و توسعه یافته، مهندسی منابع آب (همچمون ذخیره سازی، کانال کشی و انتقال آب، جمع آوری پسماند فاضلاب، هدایت آب های سطحی حاصل ازبارش و فاضلاب) و … استفاده نمود.

نرم افزار اتوکد عمران و شهرسازی لایه ها و رتبه های مختلفی در استفاده و کاربری ازآن در استفاده ساده تا طراحی های پیشرفته کاملاً شناخته نشده دارد. ابزارهای ایجاد شده و کاربردی در آن استفاده از این نرم افزار با محیط آشنای اتوکد را بسیار سریع تر و آسان تر می نماید. اشتراک کاری بین طراحی و طرح ریزی، فاصله مابین تصورات و ایده های مهندسین عمران، معماری و شهرسازی را تا مجسم نمودن و طراحی آن بسیار کم و یکی نموده است. همچنین این نرم افزار یک مسیر و روش استاندارد و مشخص مفید در سازماندهی طرح و مهندسی شهر سازی و عمران را ارائه می کند که باعث از میان رفتن خطاها و قابل درک و فهم بودن بین افراد مختلف خواهد شد. اطلاعات و داده های موجود در این نرم افزار مانند کتابخانه مواد و اشیاء و… کمک موثری در طراحی هوشمند و صحیح توسط کاربران این نرم افزار نموده و این نرم افزار را هوشمند نموده است. شما با استفاده از استاندارد ها و کتابخانه های موجود در محدوده خاص تعیین شده استاندارد و صحیح طراحی نموده و با تغییرات اشیاء در صورت خطا به شما اخطار داده یا توصیه های لازم را می نماید. لازم به ذکر است این نرم افزار بر اساس وکتور کار میکند.

قابلیت های کلیدی نرم افزار Autodesk AutoCAD Civil 3D:
–  ایجاد راه، دالان، تونل و دهلیز و… به صورت اتوماتیک و استاندارد
–  توانایی ترازبندی و لایه بندی سطح ها و زمین ها
–  سفارشی سازی محیط کاربری نرم افزار
–  مدیریت اطلاعات و اسناد و کاربران
–  امکان طراحی و انجام پروژه به صورت پویا، اقتصادی با استفاده از محاسبات اقتصادی بودجه و…
–  امکان مدیریت و طراحی لوله کشی ها به شکلی مطلوب
–  تجزیه و تحلیل طرح ها
–  نوشتن توضح و حاشیه
–  راهرو ها، کانال ها، دالان ها، دهلیزها، تونل های آماده و مطابق با استاندارد ها، به صورت از پیش طراحی شده
–  ابزارهای قرینه سازی و آینه، ساخت و تکثیر نمودن مدل و یا قسمتی از طرح برای سرعت بیشتر
–  تجزیه و تحلیل های جغرافیایی و زمین شناسی
–  ابزارهای شبیه سازی و نمایش تحلیل های بررسی شده (می توان محاسبات خود را در آن نمایش داد)
–  تحلیل توفان و سیل، آب گرفتگی سطحی و…
–  امکانات موجود هماهنگ و مشابه با نقشه کشی جغرافیایی AutoCAD Map 3D در اتوکد عمران AutoCAD Civil 3D
–  امکان استفاده و کاربرد ابزار مکان یابی جهانی GPS, و بانک اطلاعاتی FDO
–  استفاده و ارائه اطلاعات راهبردی نقشه کشی و نقشه برداری جغرافیایی
–  شبیه سازی و نمایش طرح و پروژه عمرانی نمایش طرح
–  امکان تهیه و نمایش، ارتباط با نرم افزار طراحی Ds Max Design: Civil View3
–  برنامه و ابزار طراحی لوله های انتقال نفت و گاز و…
–  ابزارهای همکاری با اتوکد نقشه جفرافیایی نقشه کشی نقشه برداری و توپوگرافی و…
–  توانایی مدیریت بانک اطلاعاتی جغرافیایی و…

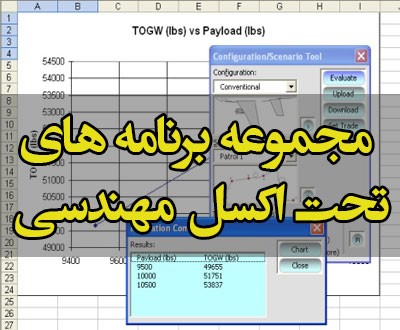

ما در اینجا تلاش کردیم تا مجموعه ای کامل از فرمول های نقشه برداری برای جامعه مهندسان آماده کنیم .ان شالله این مجموعه مفید واقع گردد.

این مجموعه شامل فرمول های زیر است:

1. محاسبه ی ژیزمان با داشتن مختصات نقاط
2. سر شکنی مختصات به روش بودیچ یا کمپاس
3. محاسبات ترازیابی و سرشکنی آن
4. master_survying یک برنامه جامع و دارای امکانات مفید
5. ترسیم پروفیل طولی
6. ترسیم پلیگون و سرشکنی و محاسبات خطا با داشتن فواصل و آزیموت ها(یا ژیزمان ها)

برای دانلود این مجموعه  کلیک نمایید............

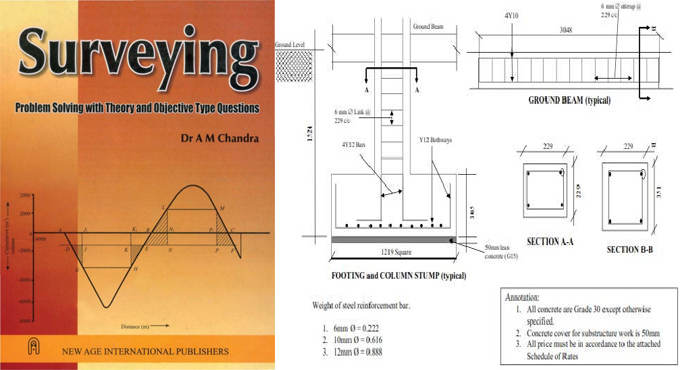

 کتاب با استفاده از حل مسئله های نقشه برداری و فرمول های نقشه برداری  و راه حل های گوناگون، یک کتاب بسیار مفید و اخنصاصی برای مهندسین نقشه بردار می باشد.

برای دانلود کتاب اینجا را کلیک نمایید.....

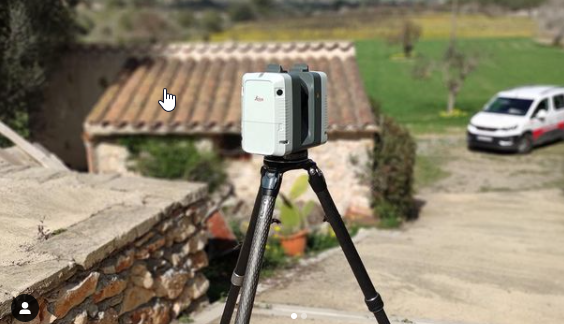

 برای دانلود فیلم این لیزر اسکنر با ما همراه باشید.

دانلود فیلم لیزر اسکنر سه بعدی

لطفا تجربه های خود را در رابطه با این دستگاه برای ما بنویسید..................

سلام و درود خدمت دوستان و همراهان همیشگی

گاهی اوقات بزرگترین اهداف زندگی بسیار سخت به نظر میان . ما به ندرت اونا رو به عنوان مجموعه ای از وظایف کوچک دست یافتنی می بینیم

در حقیقت تقسیم کردن وظایف بزرگ به وظایف کوچک و یکی یکی انجام دادن اونا دقیقا راه رسیدن به اهداف بزرگه

بنابراین پس از اینکه در مورد اهداف زندگی تصمیم گرفتین زمان تقسیم وظایف رسیده است

نقشه برداری ذهنی در راه رسیدن به اهداف زندگی  شما را کمک خواهد کرد.

با این فیلم نقشه برداری ذهنی را دانلود و به هداف زندگی برسین

دانلود فیلم نقشه برداری ذهنی ..................

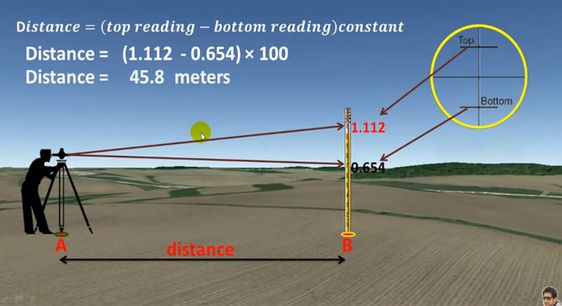

برای محاسبه فاصله با استفاده از دوربین نیوو و شاخص ابتدا به شاخص نشانه روی میکنیم و تارهای بالا و پایین را قرائت مینماییم و با استفاده از فرمول زیر می توانیم فاصله دوربین تا شاخص را حساب کنیم.

فاصله =(تاربالا-تارپایین)* 100

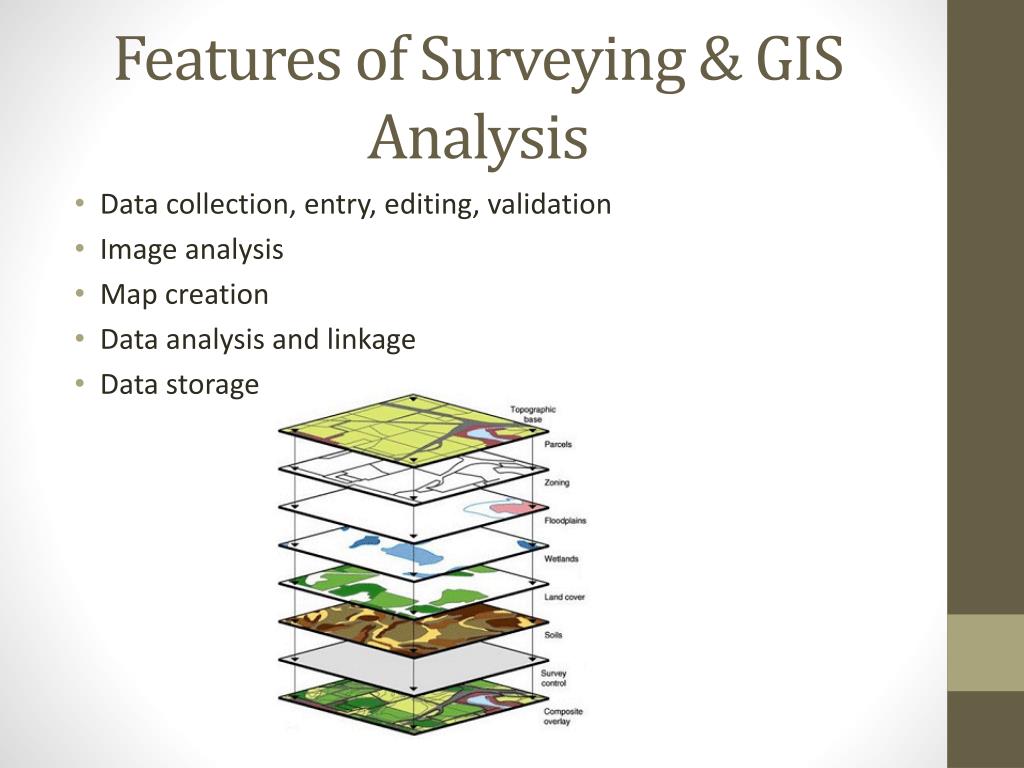

دانلود کتاب آموزش  جامع GIS  با ترجمه محمود سلطانیان (PDF رایگان)

معرفی کتاب و دانلود

در این کتاب نوار ابزار استاندارد، tools، drawing، جدول اطلاعات توصیفی و تنظیمات آن، خاموش و روشن کردن لایه ها و کار با فهرست لایه ها، ساخت نمودار و تهیه گزارش، سیستم های مختصات، و نوار ابزارهای موجود در ArcCatalog همه از مواردی هستند که در این کتاب از آن ها بحث شده است. مباحث کتاب بر اساس ArcGIS 9.2 تنظیم شده اند ولی چون تغییرات عمده ای در نسخه های جدیدتری جی آی اس ایجاد نشده است، تمامی این آموزش ها در ArcGIS 10 نیز کاربرد دارند. نویسنده کتاب اما هرچند عنوان آموزش جامع را بر آن نهاده است اما نمیتوان آن را یک آموزش جامع (و یا حتی در حد متوسط) از نرم افزار آرک جی.آی.اس (ArcGIS) دانست.

 باید توجه داشت که استفاده از این کتاب و تمرین و کار بر روی نرم افزار آرک جی آی اس می تواند شما را بسیار قوی و حرفه ای نماید.

• نام کتاب: آموزش جامع (!) ArcGIS
• نویسنده: محمود سلطانیان
• تعداد صفحات: ۱۷2

برای دانلود این کتاب کلیک نمایید.

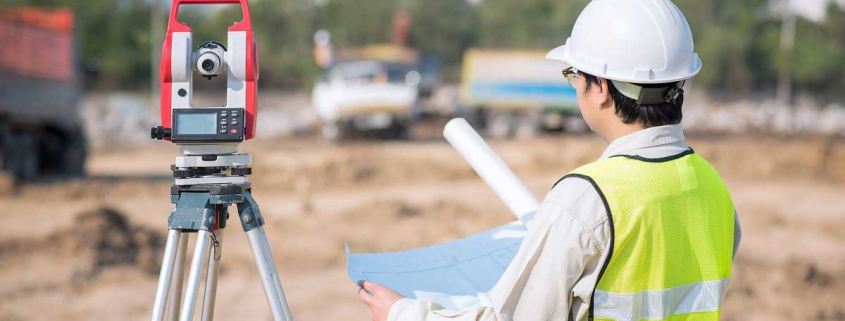

انواع دوربین نقشه برداری

به طور کلی دوربین‌های نقشه برداری به دو نوع ترازیاب و زاویه یاب تقسیم می‌شوند که با پیشرفت تکنولوژی این دو دوربین در طی سالیان اخیر با هم تلفیق شده‌اند و به صورت یک دوربین به نام توتال استیشن مورد استفاده قرار می‌گیرند. دوربین‌های نیوو و تئودولیت به ترتیب دوربین‌های مخصوص ترازیابی (ارتفاع سنجی) و زاویه سنجی هستند. دوربین توتال استیشن هر دوی این دو دوربین را شامل می‌شود و از طرفی نیزهمزمان کار ترازیابی و زاویه سنجی را می‌توان با آن انجام داد و دارای دو نوع اپتیکی و دیجیتال است که معروف به دوربین های توتال استیشن است و کاربردهای زیادی در نقشه برداری دارد و کار را برای مهندسان راحت تر کرده است.

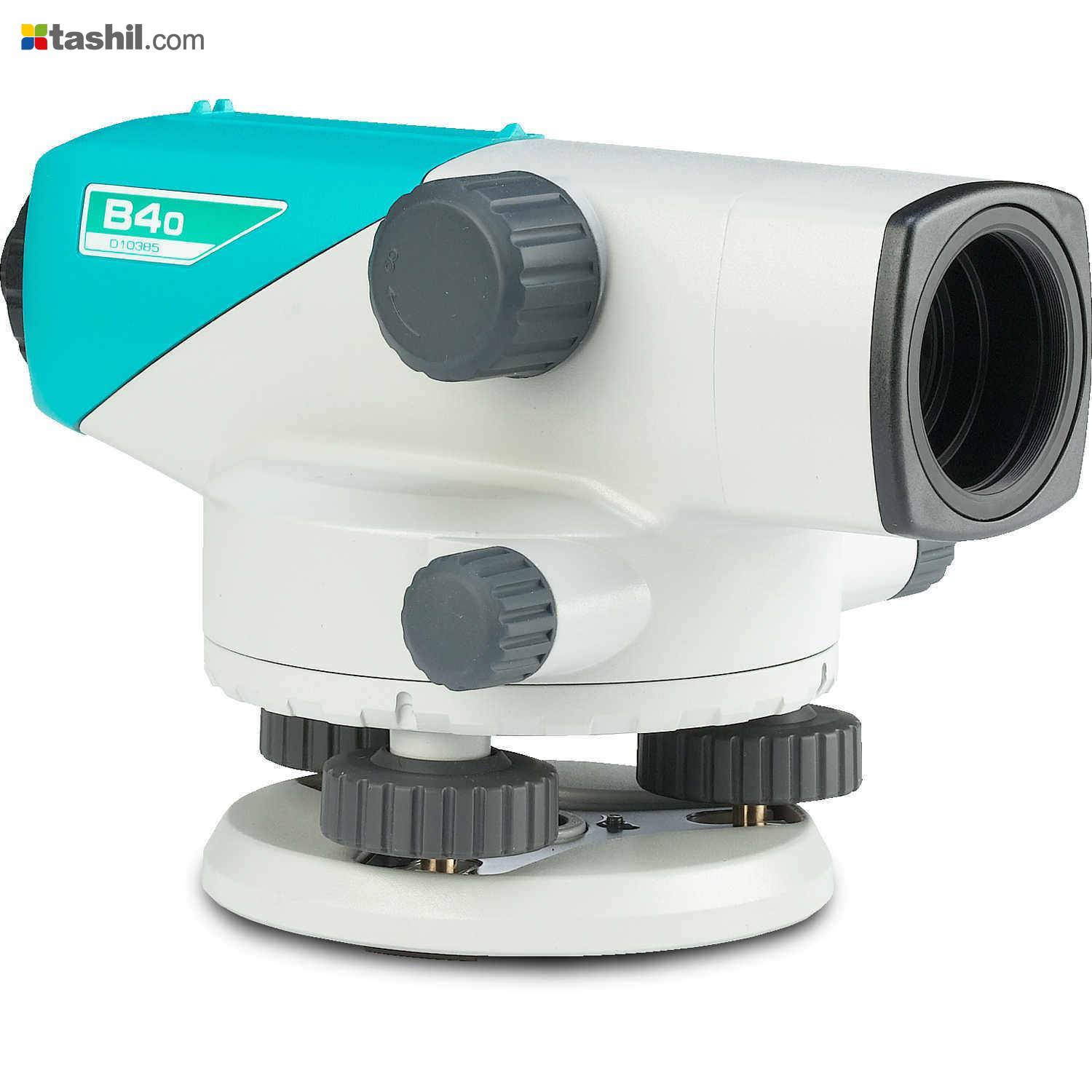

دوربین نقشه برداری نیوو

دوربین نیوو برای اندازه گیری اختلاف ارتفاع بین دو نقطه و تعیین ارتفاع نقاط مختلف به کار برده می‌شود. دوربین نیوو شامل خود دوربین، تراز دوربین و سه پایه است. دوربین نیوو از دو عدسی شیئی و چشمی درست شده است. بر روی عدسی شیئی دو تار به نام رتیکول قرار دارد که بر هم عمود هستند و در صورت تراز بودن دوربین با خط افق، کاملا افقی و عمودی هستند. تراز هم شامل یک تراز کروی است و سه پایه هم شامل سه پایه متحرک و دو تراز لوبیایی در طرفین است. در وسط سه پایه هم یک شاغول کوچک به منظور اطمینان از عمودی بودن سه پایه قرار دارد از این دوربین ها بیشتر در نیولمان استفاده می شود.

طرز کار دوربین نقشه برداری نیوو

ابتدا یک نقطه را به عنوان ایستگاه انتخاب می‌کنیم که اشراف خوبی به نقاطی که قرار است اندازه گیری شود داشته باشد. سه پایه را در محل محکم می‌کنیم و با استفاده از دو تراز لوبیایی روی آن، سه پایه را تراز می‌کنیم. پس از تراز کردن سه پایه، دوربین را روی آن فیکس و سپس دوربین را تراز می‌کنیم.

پس از آن فردی با یک ژالن و میر (شاخص) به نقاط مورد نظر می‌رود و آن‌ها را با استفاده از تراز نبشی موازی با خط افق قرار می‌دهد. دوربین را روی میر متمرکز می‌کنیم و هر عددی که در تقاطع دو تار رتیکول قرار گیرد را یادداشت می‌کنیم. سپس فاصله زمینی بین نقطه و دوربین را با استفاده از متر لیزری یا هر متر در دسترس دیگری اندازه می‌گیریم. این عمل را برای همه نقاط انجام می‌دهیم تا کار ترازیابی را به اتمام برسانیم.

دوربین تئودولیت

دوربین تئودولیت همانطور که گفته شد، در تعیین زاویه کاربرد دارد. این دوربین هم مانند دوربین نیوو شامل خود دوربین، تراز و سه پایه است. دوربین تئودولیت هم شامل عدسی شیئی و عدسی چشمی است که دارای تارهای رتیکول عمود بر هم هستند. در پایین دوربین هم تراز کروی برای تراز کردن آن تعبیه شده است. سه پایه دوربین هم شامل سه پایه که در زمین فرو می‌روند و دو تراز لوبیایی برای تراز کردن سه پایه با افق به کار می‌روند.

طرز کار دوربین تئودولیت

مانند مرحله قبل ابتدا یک نقطه که به تمامی نقاط اشراف دارد را به عنوان ایستگاه قرار می‌دهیم و سه پایه را در آن تراز می‌کنیم و دوربین را روی آن قرار می‌دهیم، سپس آن را نیز تراز می‌کنیم. فردی به همراه ژالن و میر (شاخص) را به نقاط مورد نظر می‌فرستیم و پس از تراز کردن میرو ژالن به وسیله تراز نبشی اقدام به قراول روی نقطه می‌کنیم.

برای به دست آوردن زاویه بین دو نقطه ابتدا روی یک نقطه قراول روی می‌کنیم و عدد روی لمب افقی را یادداشت می‌کنیم سپس به نقطه دیگر رفته و دوباره عدد روی لمب را یادداشت می‌کنیم با کم کردن دو عدد زاویه افقی بین دو نقطه به دست می‌آید.

به منظور به دست آوردن زاویه عمودی یک نقطه ابتدا روی دوربین را روی خط افق تراز می‌کنیم و سپس به قراول روی نقطه مورد نظر می‌کنیم و زاویه عمودی را یادداشت می‌کنیم که ممکن است زیر سطح افق یا بالای سطح افق باشد. فاصله افقی و مایل نقطه مورد نظر تا ایستگاه را هم می‌توان با استفاده از دوربین تئودولیت و یک فرمول ساده به دست آورد.

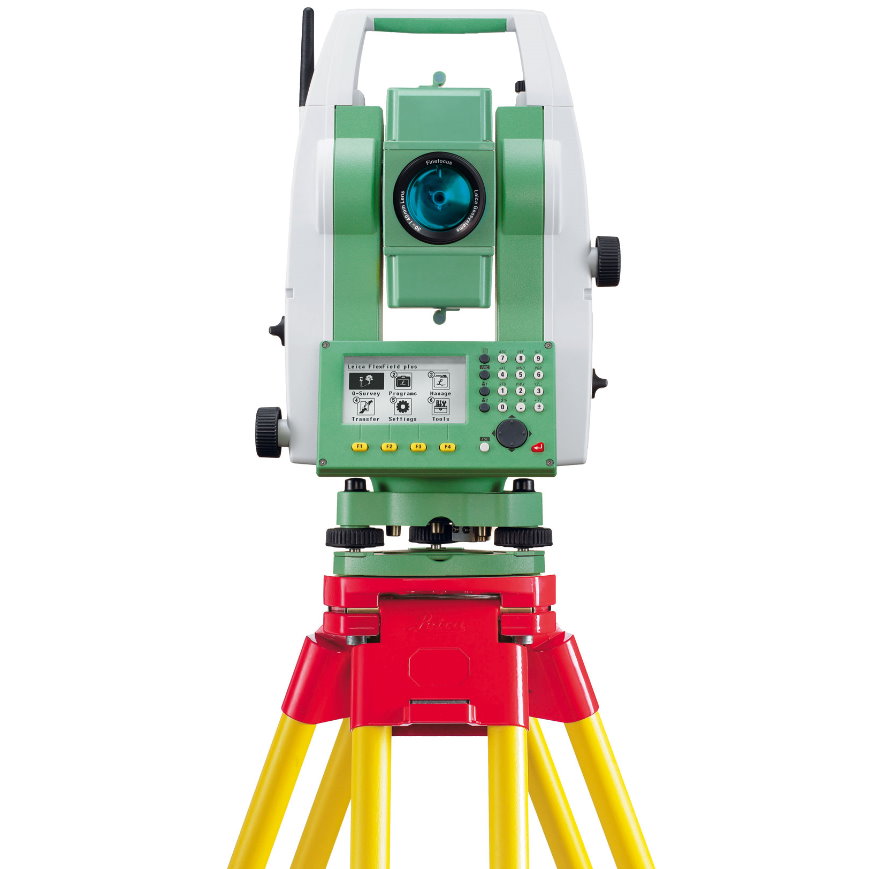

دوربین توتال استیشن

این دوربین همانطور که پیش از این نیز به آن بسیار پرداخته شده است از ترکیب دو دوربین نیوو و تئودولویت به دست می‌آید. با استفاده از دوربین توتال می‌توان هم زمان به اندازه گیری ارتفاع، زاویه و فاصله افقی پرداخت. دوربین‌های توتال در ابتدا به صورت اپتیکی عرضه می‌شدند ولی امروز انواع دیجیتال آن‌ها به بازار آمده است که کار نقشه برداری را بسیار راحت‌تر از گذشته کرده است.

با توجه به تجربه بسیاری از مهندسان نقشه برداری، کار نقشه برداری با استفاده از دوربین‌های اپتیکی بسیار دقیق‌تر از دوربین‌های دیجیتال است و هنوز در بسیاری از نقاط جهان از دوربین‌های اپتیکی استفاده می‌شود.

دوربین‌های دیجیتال این مزیت را دارند که پس از انجام عملیات نقشه برداری می‌توان یک خروجی از داده‌های مورد نظر تهیه کرد و سپس با استفاده از نرم افزارهای نقشه برداری اقدام به تهیه نقشه کرد که کار را بسیار سریع‌تر از تهیه نقشه به صورت دستی می‌کند.

کاربرد های مختلف دوربین های نقشه برداری ؟

از دوربین نقشه بردرای به طور کلی برای تهیه نقشه از عوارض طبیعی و مصنوعی بر روی سطح زمین استفاده می‌شود. به همین منظور از دوربین‌های نقشه بردرای برای تهیه نقشه از عوارض طبیعی مانند کوه، رود و دره برای مصارفی مانند معدن‌کاری، آتش‌باری، تخمین و ارزیابی منابع طبیعی، جاده سازی، پل‌سازی، ساختمان سازی در مقیاس وسیع، اکتشاف معدن، دپوگرافی، تهیه نقشه‌های سیاسی، جغرافیایی، زمین شناسی و … بهره برداری می‌شود.

امروزه با پیشرفت تکنولوژی و ارائه فناوری برتر جی پی اس (GPS) توسط ارتش آمریکا به جهان، نقشه برداری توسط داده‌های ماهواره‌ای و سنجش از دور انجام می‌شود. نقشه‌هایی که از طریق سنجش از دور تهیه می‌شوند به نقشه‌های عوارض سطحی محدود نمی‌شود و انواع نقشه‌های مادون قرمز و زیر سطحی را هم شامل می‌شود که کاربردهای فراوانی دارد.

در عملیات‌های بزرگ نقشه برداری در محدوده یک کشور کار نقشه برداری ابتدا به روش پردازش اطلاعات ماهواره‌ای توسط نرم افزار انجام می‌شود و سپس بسته به موضوع کار و درخواست کارفرما عملیات زمینی با دوربین نقشه برداری هم انجام می‌شود.

نقشه‌برداری یا سِروِینگ ( Surveying)

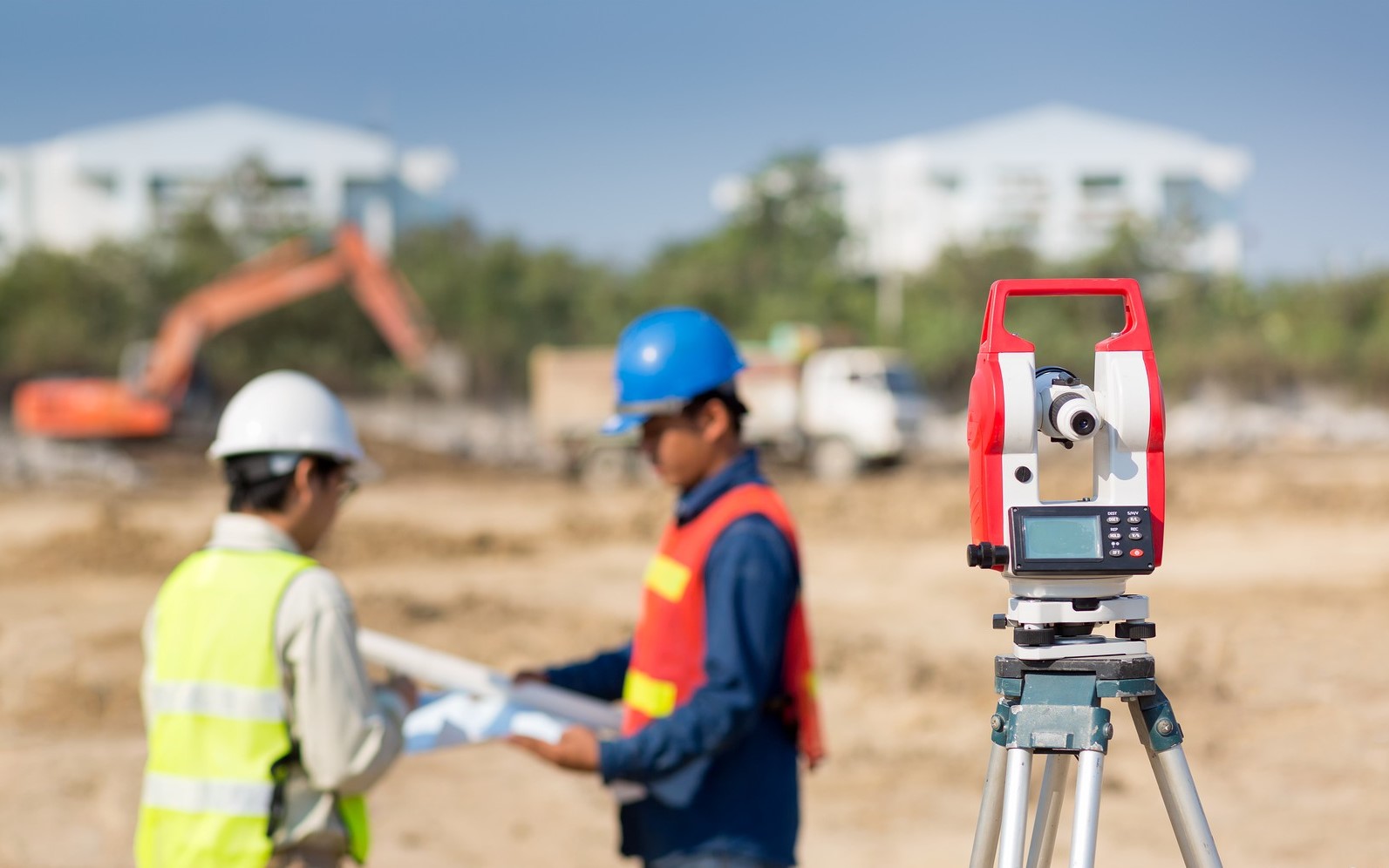

مهندسی نقشه برداری، در ایران با نام های : مهندسی نقشه‌برداری (کارشناسی پیوسته)، مهندسی عمران-نقشه‌برداری (کارشناسی پیوسته) و مهندسی تکنولوژی نقشه‌برداری (ناپیوسته) تدریس می‌شود. شاخه‌ای از علوم مهندسی است که به جمع‌آوری، آماده‌سازی، ذخیره‌سازی، پردازش، مدیریت، تحلیل، تلفیق، بازیابی و انتقال داده‌های مکان مرجع می‌پردازد.

معمولاً عملیات نقشه‌برداری شامل دو مرحله برداشت (یا اندازه‌گیری و محاسبه) و ارائه نتایج کار است. در مرحله اندازه‌گیری، از وسایل و دستگاه‌ها (نظیر توتال استیشن‌ها، تئودولیتها، جی‌پی‌اس و …) و نیز روش‌های مختلفی استفاده می‌شود تا داده‌های لازم برای مرحله دوم بدست آید. نتایج کار به صورتهای آنالوگ (نقشه، مقاطع طولی و عرضی و…) یا رقومی (مانند جدول‌ها، مدل‌های رقمی زمین) ارائه می‌گردد.

در نقشه‌برداری از مناطق کوچک اثر کرویت زمین تقریباً ناچیز است و می‌توان زمین را در منطقه کوچکی مسطح در نظر گرفت. در مواقعی که زمین را مسطح فرض کنیم روش نقشه‌برداری، مستوی نامیده می‌شود این فرضیه مادامیکه سطح منطقه مورد نظر از چند صد کیلومتر مربع تجاوز نکند قابل قبول است. نقشه‌برداری مسطح (مستوی) برای کارهای مهندسی، معماری، شهرسازی، باستانشناسی، کارهای ثبت و املاکی، تجاری، اکتشافی بکار می‌رود. برای نمایش اطلاعات جمع‌آوری شده در نقشه‌برداری از سیستم تصویر استفاده می‌گردد. رایج‌ترین سیستم تصویر مورد استفاده در نقشه‌برداری، سیستم UTM (Universal Transvers Mercator) می‌باشد.

کاربرد GIS در مهندسی عمران و نقشه برداری

مهندسی عمران مسیری طولانی را طی کرده است. از سفره های زیرزمینی باستان گرفته تا مکان یابی ذخایر گاز طبیعی از طریق ماهواره ، قدیمی ترین شاخه مهندسی در جهان به معنای واقعی کلمه کره زمین را ترک کرده است. یکی از فناوری هایی که به مهندسان عمران مدرن قدرت می بخشد سیستم های اطلاعات جغرافیایی (GIS) است  .GISمهندسین را قادر می سازد داده های مکانی را ضبط و تجزیه و تحلیل کنند. سپس داده ها می توانند در تجسم لایه ای و با استفاده از نقشه های جغرافیایی دیجیتال ارائه شوند.

GIS در مهندسی عمران دیدگاه های ارزشمندی را ارائه می دهد که بی سابقه بوده است. طبق GeoBuiz ، بازار GIS و تحلیل مکانی در مسیر رسیدن به ۸۸.۳ میلیارد دلار (USD) در سال ۲۰۲۰ است – CAGR 12.4٪ از سال ۲۰۱۷. بخش قابل توجهی از این بازار به مهندسی اختصاص دارد.

رشد انفجاری فناوری GIS به معنای ابزارهای قدرتمند جدید برای مهندسان و دانشمندان و فرصت های هیجان انگیز برای سرمایه گذاران و سهامداران است.

بیایید ببینیم چرا GIS به این صنعت باستان متوسل می شود.

اهمیت GIS در مهندسی عمران

GIS در حال دگرگونی ، ایجاد اختلال و گسترش روشهای خدمت مهندسان به جامعه است. این لایه لایه ای از داده ها را در بالای نقشه های جغرافیایی فراهم می کند که می تواند به مهندسان و دیگران در تصمیم گیری بهتر کمک کند.

اگر می خواهید ، یک نقشه ساده دو بعدی از یک شهر را تصور کنید. اکنون تصور کنید لایه هایی از داده را انتخاب کنید که می توانند نقشه پایه را با هم تطبیق دهند و اطلاعات قابل توجه جغرافیایی را ارائه دهند. این لایه ها ممکن است نشان دهنده جریان ترافیک ساعت شلوغی ، جداول آب زیرزمینی یا تراکم جمعیت در ساعت ۷ صبح باشد. شما می توانید برای دریافت اطلاعات مورد نیاز ، هر تعداد لایه را روشن کنید. اوه ، و آن میزهای آب؟ می توانید آنها را به صورت سه بعدی مشاهده کنید. و اگر می خواهید تراکم ترافیک هر ساعت در ساعت را ببینید ، GIS به راحتی می تواند نمای پویایی را ارائه دهد که تغییرات ترافیک را در طول روز نشان می دهد.

در یک لحظه نمونه های پیشرفته تری از برنامه های GIS را در مهندسی عمران خواهیم دید. اما بیایید اکنون به فناوری جمع آوری داده های GIS نگاه کنیم.

GIS و سنجش از دور

داده هایی که GIS برای ایجاد نقشه استفاده می کند می تواند از تعداد تقریباً نامحدودی از منابع حاصل شود. صفحات گسترده به ماهواره ها ، اینترنت اشیا به پایگاه های اطلاعاتی ، GIS می تواند هر منبع داده مربوطه را گرفته و از آن یک نقشه تعاملی ایجاد کند. یکی از دورترین منابع داده برای GIS ، داده های بدست آمده از طریق سنجش از دور است .

سنجش از دور چیزی بیش از جمع آوری اطلاعات از راه دور نیست. هواپیماهای بدون سرنشین ، هواپیماها و ماهواره ها همه می توانند حسگرهایی را حمل کنند که می توانند با استفاده از بخشهای مختلف طیف الکترومغناطیسی نقشه تهیه کنند. LiDAR فقط یک نمونه است. برخی از سنسورهای از راه دور منفعل هستند و از نور خورشید منعکس شده استفاده می کنند ، در حالی که دیگران طول موج های مختلف انرژی الکترومغناطیسی را در هدف قرار می دهند و سیگنال های منعکس شده را تجزیه و تحلیل می کنند.از راه دور سنجش همچنین تجزیه و تحلیل دقیق از مکان های از راه دور است که ممکن است غیرقابل دسترس باشد.

این درک اساسی در بررسی برنامه های GIS مفید خواهد بود.
